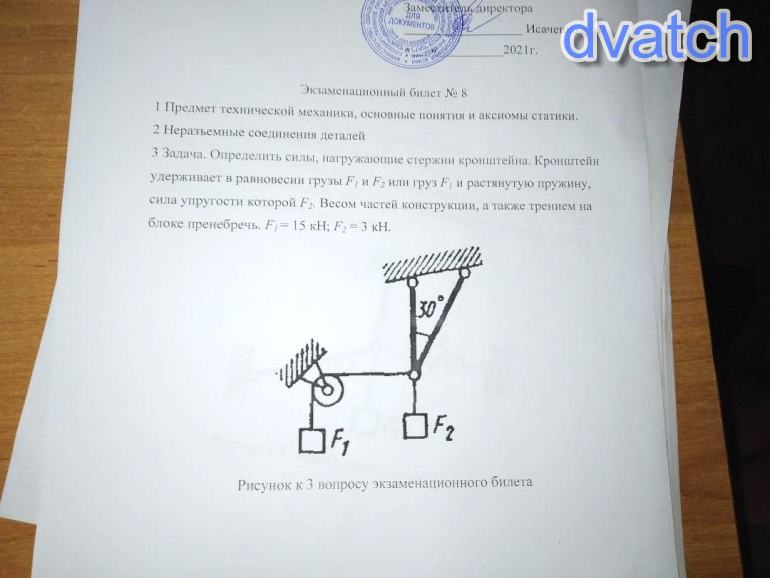

Дам 100, это зачёт. Техническая механика

1)

Освобождаемся от связей.

Считаем стержни растянутыми.

Проводим оси ОХ и OY.

Расставляем силы.

2)

Проецируем силы на оси.

Ось ОХ:

T₂·sin α - F₁ = 0

T₂ = F₁ / sin 30° = 15 / 0,5 = 30 кН

Ось OY:

T₁ + T₂·cos 30° - F₂ = 0

T₁ = F₂ - T₂·cos 30° = 3 - 30·0,866 ≈ - 23 кН

Стержень T₁ - сжат
