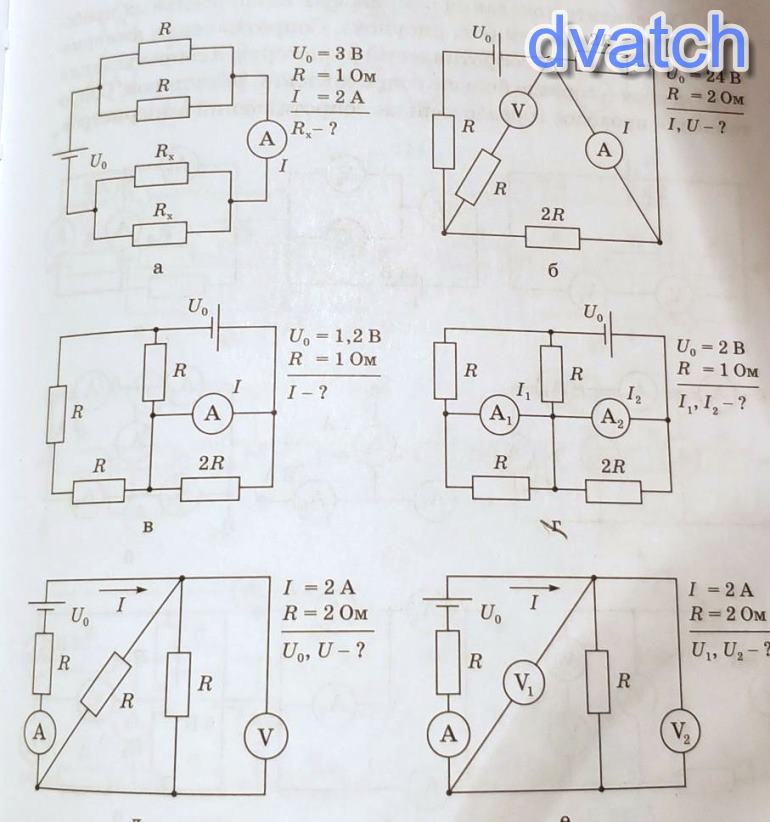

Определите требуемые неизвестные величины характеризующие электрические цепи схема которой приведена на рисунке. приборы и перемычки идеальны. индекса силы токов и напряжений соответствующих индексов измерительных приборов, Uо- напряжение идеального источника. Любой рисунок кроме г) , только можно подробно ​

Rx=2 Ом

Ну, например, рис. а:

ток, протекает через резисторы R (два впаралелль по 1 Ом каждый) и Rx (два впаралелль) один и тот же I=2 А.

1. Сопротивление двух паралельных резисторов по 1 Ом равно Rсум=R*R/(R+R)=R²/2R=R/2; Rсум=1/2=0,5 Ом.

При соединении двух одинаковых резисторов паралельно, результирующее сопротивление равно половине каждого из них.

2. Падение напряжения на известных резисторах:

Ur=I*Rсум; U=2 * 0,5 = 1 В;

3. Падение напряжения на не известных резисторах:

Urx=U₀-Ur; Urx=3-1 =2 В.

4. Сопротивление неизвестных резисторов (соединенных паралельно):

Rx_сум=Urx/I; Rx=2/2=1 Ом.

5. Сопротивление каждого резистора Rx:

Rx=2*Rx_сум; Rx=1*2=2 Ом.
