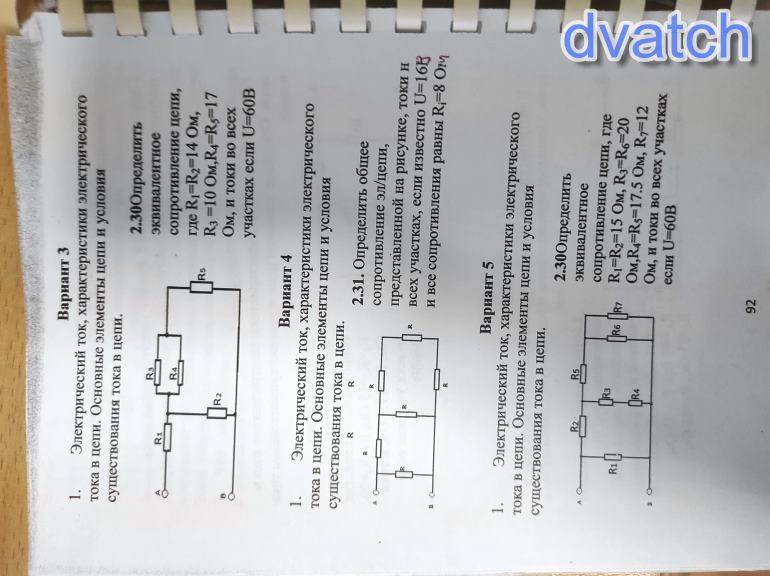

(Вариант 3)Определить эквивалентное сопротивление участка цепи, где R1=R2=14 OmR3=10 Om, R4=R5=17 OmИ токи во всех участках если U=60B

r34 = R3*R4 / (R3+R4) = 10*17 / (10+17) = = 6. 3 Ома

r345 = r34+R5 = 6. 3+17 = 23. 3 Ома

r2345 = r345*R2 / (r345+R2) = 23. 3*14 / (23. 3 + 14) == 8. 7 Ом

Rob = R1+r2345 = 14+8. 7 = 22. 7 Ом

I1= U/Rob = 60 / 22. 7 == 2. 6 A

U1 = I1*R1 = 2. 6*14 = 36. 4B

U2 = U-U1 = 60 - 36. 4 = 23. 6 B

I2 = U2/R2 = 23. 6 / 14 ==1. 7 A

I5 = I1 - I2 = 2. 6 - 1. 7 = 1. 1 A

U5 = I5*R5 = 1. 1*17 = 18. 7 B

U3=U4 = U2 - U5 = 23. 6 - 18. 7 = 4. 9 B

I3 = U3/R3 = 4. 9 / 10 = 0. 49A

I4 = U4/R4 = 4. 9 / 17 == 0. 29 A
