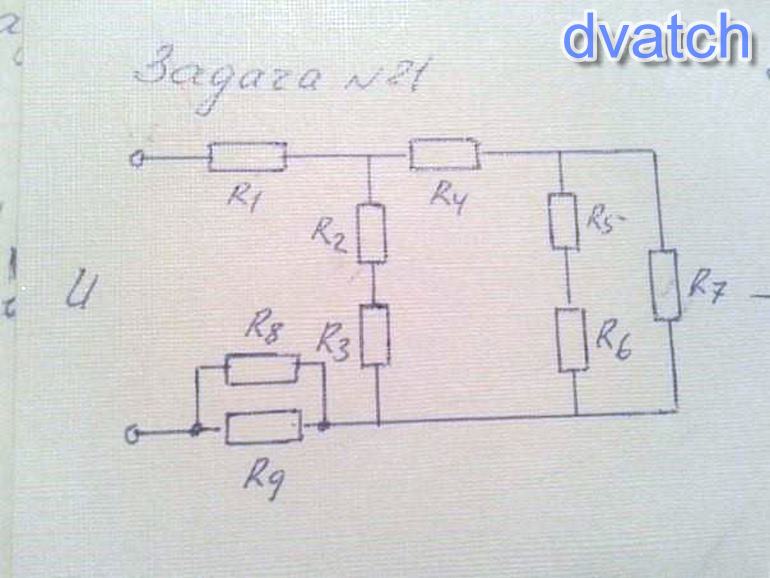

Дано: R1=R2=R7=5 Ом, R3=R4=R5=6 ОмR6=R8=R9=10 Ом. Найти Rобщее.

18. 3 Ом

Дано: R1=R2=R7=5 Ом,

R3=R4=R5=6 Ом

R6=R8=R9=10 Ом.

Найти Rобщее.

===

R56=R5+R6=6+10=16 Ом

R567=R56*R7/(R56+R7)=16*5/(16+5)=27. 6 Ом

R4_7=R4+R567=27. 6+6=33. 6 Ом

R23=R2+R3=5+6=11 Ом

R2_7=R23*R4_7/(R23+R4_7)=11*33. 6/(11+33. 6)=8. 3 Ом

R89=R8*R9/(R8+R9)=10/2=5 Ом

Rобщ=R1+R2_7+R89=5+8. 3+5=18. 3 Ом

=================================
