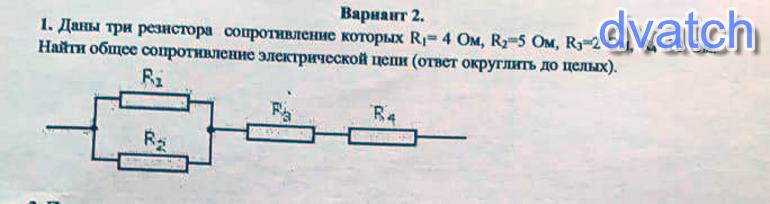

Найти общее сопротивление элек. цепи

: ≈14 Ом.

При параллельном соединении

1/R'=1/R1+1/R2=1/4+1/5=5/20+4/20=9/20=> R'=20/9 Ом;

При последовательном соединении

R''=R3+R4= 2+10=12 Ом;

Общее сопротивление цери равно сумме сопротивлений параллельного и последовательного соединения.

R общее = R'+R''=20/9+12≈14 Ом.
