Определите требуемые неизвестные величины характеризующие электрические цепи схема которой приведена на рисунке. приборы и перемычки идеальны. индекса силы токов и напряжений соответствующих индексов измерительных приборов, Uо- напряжение идеального источника. Любой рисунок кроме г) , только можно подробно ​

I=4. 8 А;

U_2R=19. 2 В.

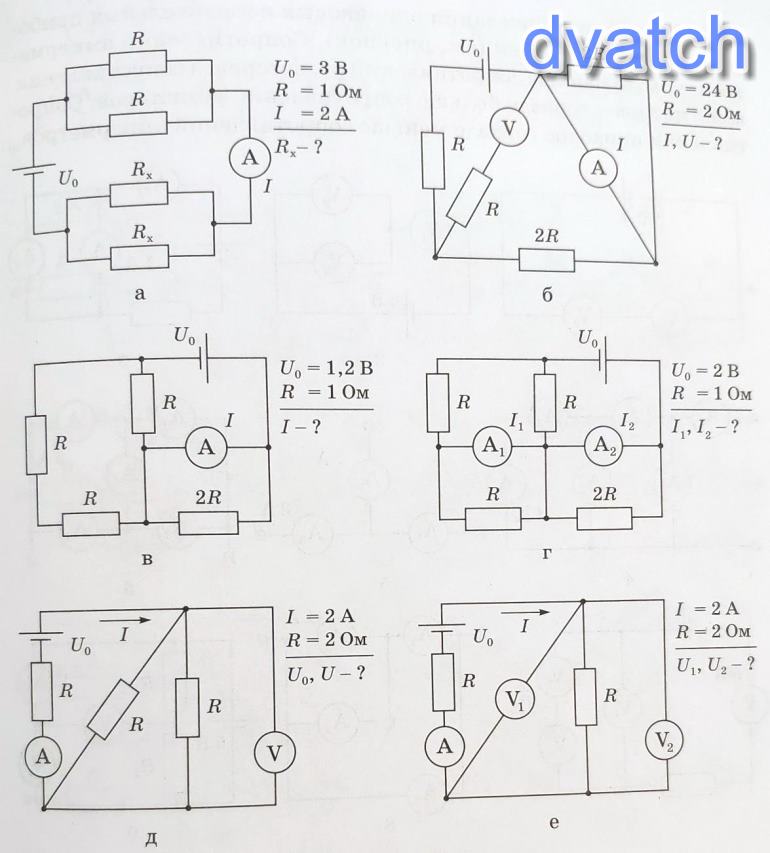

схема б):

т. к. приборы идеальные, то амперметр (это просто кусочек провода с сопротивление равным 0) шунтирует сопротивление 2R (верхнее по схеме, т. е. оно исключается из схемы).

Вольтметр - это бесконечно большое сопротивление (разрыв схемы для тока, ток не протекает по этой цепи) вместе с сопротивлением R подключен паралельно сопротивлению 2R (нижнему по схеме). Схема упрощается. Получаем два последовательных сопротивления 2R и R, подключенных к источнику ЭДС U₀.

I=U₀/(2R+R); U₀=24/5=4. 8 А;

U_2R=I*2R; U_2R=4. 8*4=19. 2 В.
