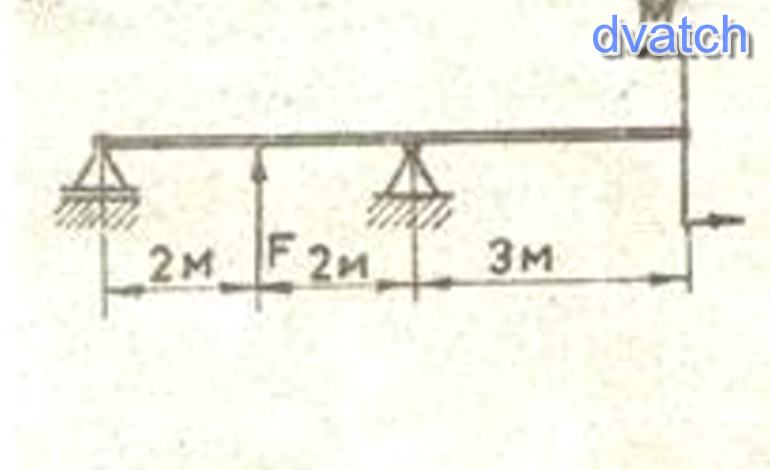

Задачи по механике. 1. Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рисунке. Если F=20 кН и М=30 кН∙ м. 2. Определить реакции связей стержня АВ изображенного на рисунке, если на него действует пара сил М=30 кН∙м, вес стержня 20 кН, вес груза Q=25 кН.

Расчёт поперечных сил и изгибающих моментов для заданной балки приведен в трёх вложениях.

Только надо проверить правильность знаков изгибающих моментов.

Правило знаков для изгибающих моментов связано с характером деформации балки. Так, изгибающий момент считается положительным, если балка изгибается выпуклостью вниз – растянутые волокна расположены снизу. При изгибе выпуклостью вверх, когда растянутые волокна находятся сверху, момент отрицателен.
