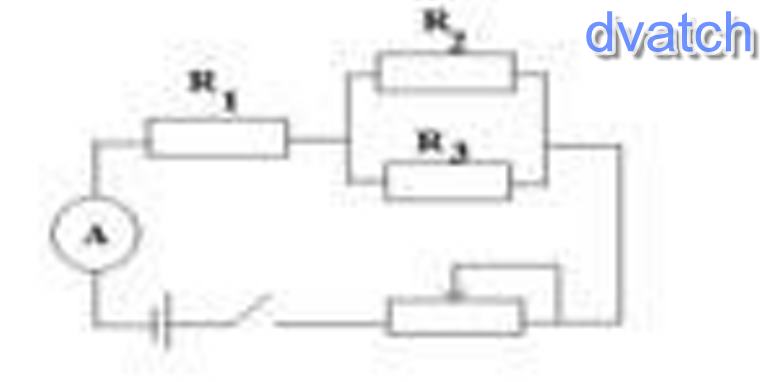

Найдите распределение токов и напряжений в цепи, если амперметр показывает 2А. Сопротивление резисторов R1, R2, R4 и реостат соответственно равны 2, 10, 15, 4Ом.

на резисторе 2 Ом ток = 2А, а напряжение =2*2=4 В

на реостате 4 Ом ток = 2А, а напряжение =4*2=8 В

---------------------

I₂R₂=I₃R₃

I₂/I₃=R₃/R₂=15/10

I₂+I₃=2A

1. 5I₃+I₃=2A

25I₃=20A

I₃=0. 8 A - ток на резисторе 15 Ом

I₂=4/5 * 3/2=1. 2 А - ток на резисторе 10 Ом

напряжение на резисторе 15 Ом = 0. 8*15=12 В

напряжение на резисторе 10 Ом=напряжение на резисторе 15 Ом=12 В
