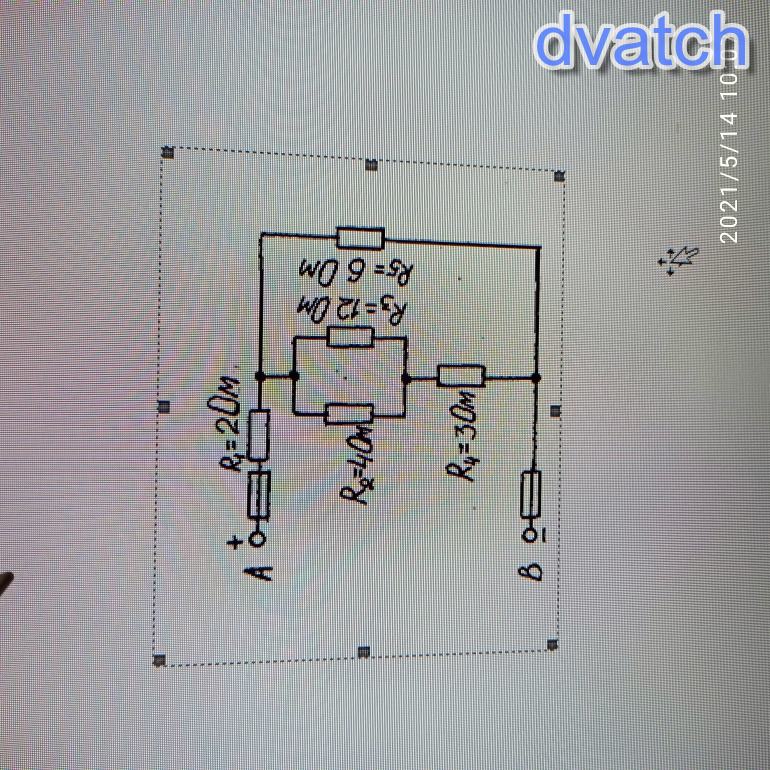

Цепь постоянного тока содержит неКак узнать сколько резисторов, соединенных смешанно. Схема цепи с указанием сопротивлений резисторов приведена на соответствующем рисунке. Номер рисунка, заданные значения одного из напряжений или токов и величина , подлежащая определению, приведены в табл. 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Определить также мощность, потребляемую всей цепью, и расход электрической энергии цепью за 8 ч. работы. Пояснить с помощью логических рассуждений характер изменения электрической величины , заданной в таблице вариантов (увеличится, уменьшится, останется без изменения ), если один из резисторов замкнуть накоротко или выключить из схемы . Характер действия с резистором и его номер указаны в табл. 1. При этом считать напряжение UAB неизменным . При трудностях логических пояснений ответа можно выполнить расчет требуемой величины в измененной схеме и на основании сравнения ее в двух схемах дать ответ на вопрос . Найти Uab, I5
